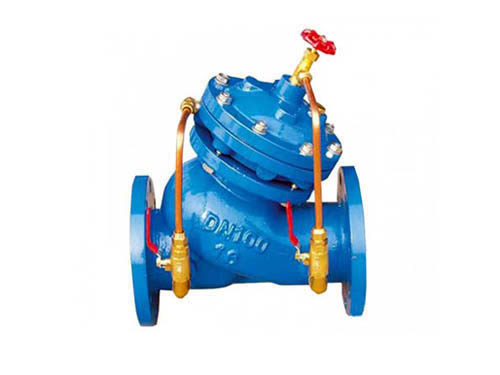

多功能水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由壓使主閥關閉90％后，水泵停止運轉。剩余10％由回水關閉?？煞乐顾N現象發生。

多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。

該型多功能控制水泵閥的工作壓力分1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa六種，動作壓力大于或等于0.03MPa，介質溫度在0－－80℃，緩閉時間可在3-120s內調節，管道流速2m/s時的壓力損失小于0.01MPa，水錘峰值小于1.5倍的工作壓力，公稱口徑DN50-DNl400。

水泵控制閥結構的主要特點是取消了閥座中間的定位機構和閥瓣上側的彈簧，而且在閥瓣的下側設計了導流板，z大限度減少了介質過流時的機械損失和閥瓣下側穹腔內的旋渦損失。以缸體內的活塞作驅動元件，在介質自身壓力作用下帶動閥瓣作上下運動，實現閥的開啟或關閉。活塞、啟閉件、連同缸體配置在閥體上，流線形、寬閥腔的閥體，不但水頭損失可以比同類產品減少30%以上，而且具有良好的抗氣蝕性能。

多功能水泵控制閥用作水泵出口，借助輔閥的功能，在水泵開啟和停下時，主閥起閉實現緩開緩閉。有避免水錘并止回功能，而且運行無水損。密封效果好：采用金屬對橡膠密封。水頭損失?。篩型結構，流道流線型，運行無背壓，接近零水損。啟閉無聲音：緩開緩閉的時間可調節。

多功能水泵控制閥操作注意事項：

1.閘閥安裝使用前內腔清理，不準許大石頭等雜質存有。

2.認清閘閥性能參數，不可以在超過壓力或溫度區域環境中操作。

3.留意按閘閥箭頭標示方向安裝使用，不可以反向。

4.定期檢修閘閥，更換閘閥盤密封圈。

JD745X多功能水泵控制閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門可的提高供水系統。并將緩開、速閉、緩閉水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。只需操作水泵電機啟閉按扭，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。

JD745X多功能水泵控制閥結構特點：

本產品由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。本產品的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。

JD745X多功能水泵控制閥工作原理：

當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可合適地主閥開啟速度。當水泵停止工作后，端水壓下降，在自重、彈簧壓力作用下關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。設定調節閥A、B的開度和開度比可合適的閥門啟閉速度。
