多功能水泵控制閥 JD745X多功能水泵控制止回閥滄州利馳閥門有限公司

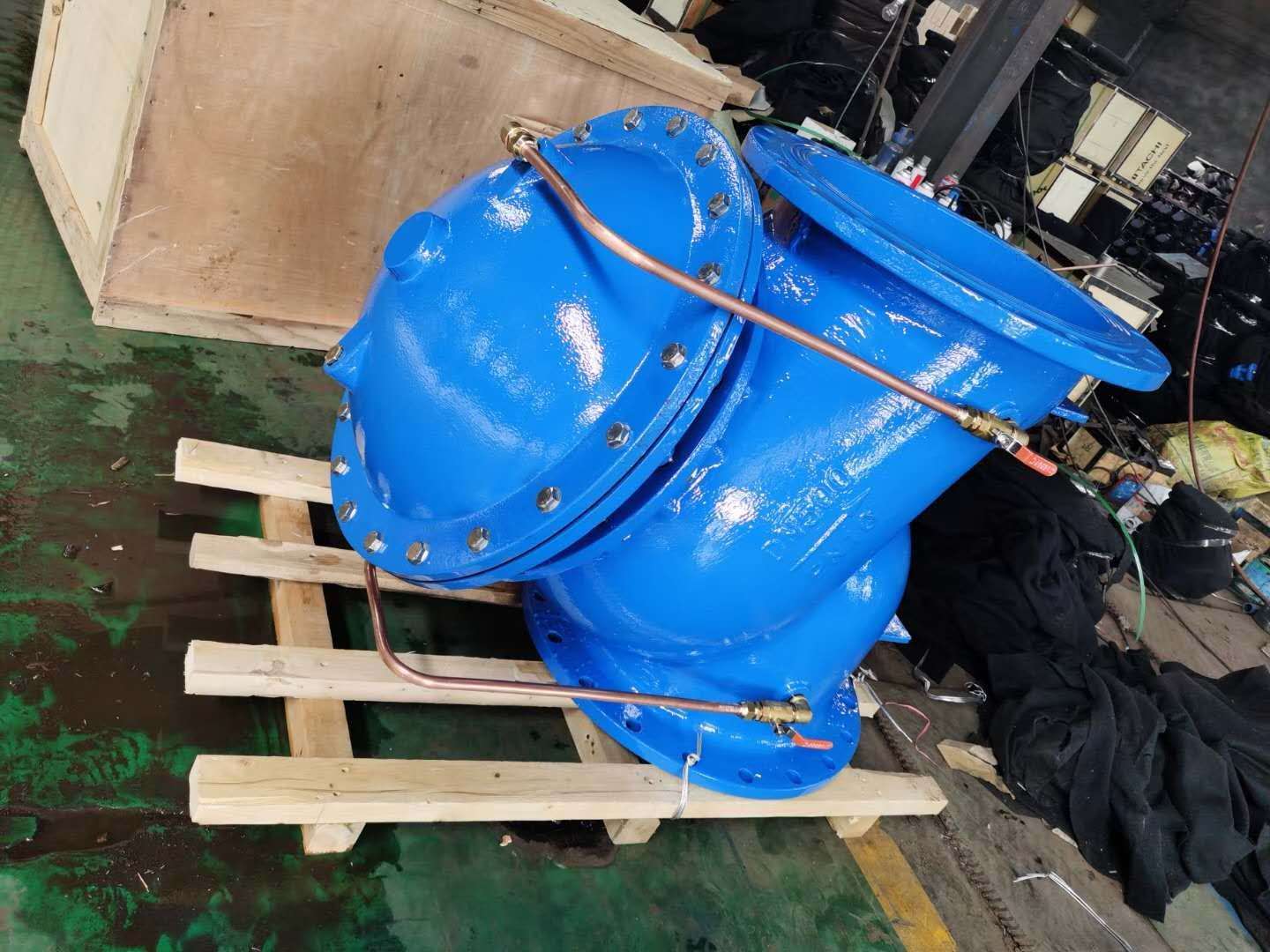

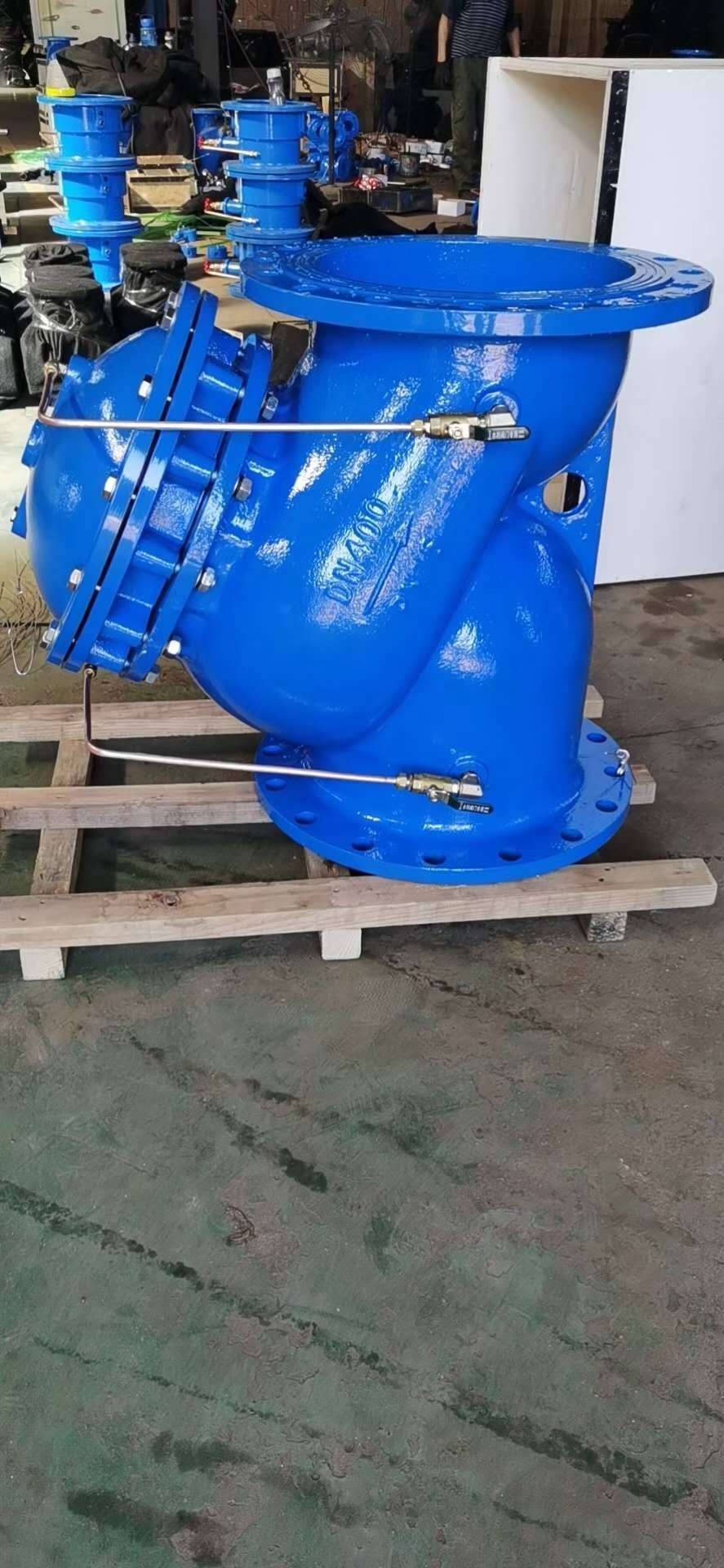

多功能水泵控制閥">多功能水泵控制閥裝設在離心泵出水管上的新型多功能水泵控制閥同時具有閘閥、逆止閥、水錘chu器三種功能。本文介紹了多功能水泵控制閥的構造、性能參數、工作原理、安裝調試、注意事項。　　多功能水泵控制閥功能要求　　離心泵是給排水工程中的一種水泵，通常為了水泵的正常運行，在水泵的出水管上根據需要裝設有閘閥、逆止閥以及水錘消u器三種閥件，這三種閥件在水泵的運行過程中分別起著不同的作用：閘閥平時是處于關閉狀態，水泵啟動時閘閥慢慢打開，水泵停機時，閘閥先慢慢關閉。水泵的閉閘啟動和閉閘停車，可以的防止開泵水錘和停泵水錘，同時，減少了水泵啟動時的電機負荷，水泵在零流量時的軸功率，一般僅為設計軸功率的30%。　　閘閥的另一個功能是，當閘閥關閉時，可以為安裝在閘閥與水泵之間的逆止閥等閥件和水泵提供的檢修條件，防止壓水管的水回流;逆止閥能防止突然斷電時所造成的水流的流向改變，防止倒流;但是，逆止閥的突然關閉易產生水錘現象。在水泵的幾何揚水高度較大時，嚴重的水錘瞬間高壓會導致管道破裂，發生嚴重的生產事故。防止水錘對輸水管道的破壞方法，往往在水泵的壓水管上安裝水錘器。為了實現水泵運行的自動化，簡化管理，減輕勞動，提高性，人們用水力閥門和電動閥門取代手動閥門，對單體閥門進行多項技術改進，出現了緩開緩閉逆止閥、緩動啟閉水力閥門、自動緩閉閘閥、雙速自閉閥等新型閥門。　　以上措施在應用實踐中取得了的效果，但仍不盡人意，使用壓力傳感和電氣傳動控制復雜故障較多，單一閥門的改進不能解決自動運行的主要問題。所以，人們一直致力于研制一種同時具有閘閥、逆止閥和水錘器三種閥件功能的閥門，在減少占地的同時滿足上述綜合要求。JD745X型多功能水泵控制閥是其中較好的一種，它具有一閥多能、運行、簡化操作、便于維護，能按水泵的操作要求自動運行的優點，很受到用戶的歡迎。　　該型多功能水泵控制閥的工作壓力分1.0MPa和1.6MPa、2.5MPa三種，動作壓力大于或等于O.1MPa，介質溫度在0--80℃，緩閉時間可在3-90s內調節，管道流速2m/s時的壓力損失小于0.01MPa,水錘峰值小于1.5倍的工作壓力，公稱口徑DN50-DN800。　　基本構造　　閥門的總體尺寸與普通逆止閥相當，由主閥和外裝附件組成。其中，主閥包括閥體、壓板及膜片、大閥板、緩閉閥板、閥座、閥桿組件等部件。緩閉閥板用閥桿組件與壓板及膜片連接一起，膜片壓緊在閥蓋與膜片座之間，膜片的上下運動帶動緩閉閥板上下升降。閥桿穿過大閥板的中心孔，因之大閥板可以在的范圍內沿閥桿滑

動。平時，大閥板在自重和上部壓緊彈簧的壓力下壓緊在閥座上，使閥門處于關閉狀態。多功能水泵控制閥的外裝附件安裝在閥門膜片兩側與閥門進、出水管上，膜片的下腔與閥門進水側的連接管上裝設控制閥、過濾器和一只的逆止閥。膜片的上腔與閥門的出水側的連接管上只設過濾器和一只控制閥。主閥內大閥板和緩閉閥板的運動和所處的位置決定了閥門工作狀態的變化和啟閉。閥門的外裝附件和管路隨時把閥門前后的壓力變化傳遞到閥門內由膜片分成的上腔和下腔，控制大閥板和緩閉閥板的運動，并可以通過調整附件改變大閥板與緩閉閥板的運行速度，使閥門的開啟與緩閉時間處于規定的范圍內。　　工作原理　　多功能水泵控制閥在水泵的啟動--關閉時是自動工作的，以下分別闡述其工作過程原理：停泵狀態，閥板在出口端及隔膜上腔靜壓作用下全部關閉
