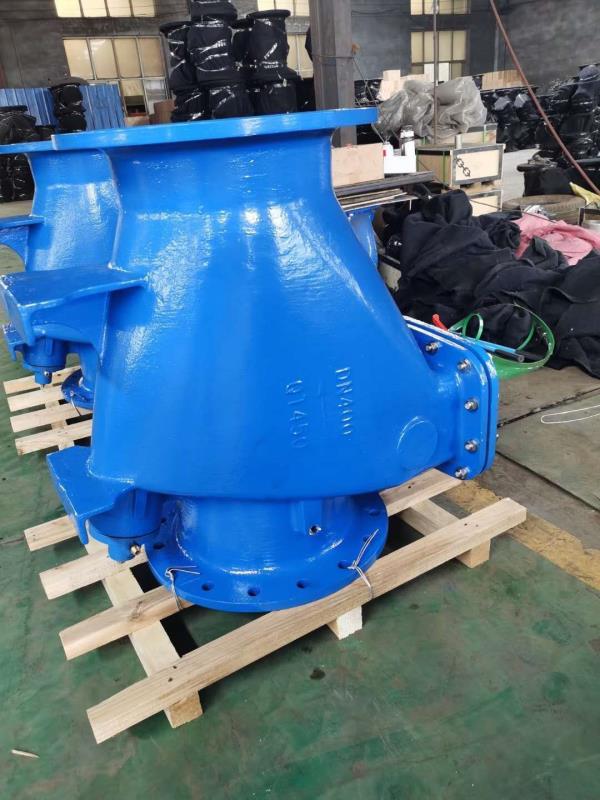

微阻緩閉止回閥

微阻緩閉止回閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能很好的限制破壞性水錘，管線的使用。微阻緩閉止回閥具有結構新穎、體積小、重量輕、流體阻力小、密封、啟閉平穩、使用壽命長，油壓、緩閉不受介質影響，有較好的節能效果等特點。接下來小編為大家介紹微阻緩閉止回閥結構特點及微阻緩閉止回閥工作原理。

微阻緩閉止回閥結構特點

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8

2、體積小、重量輕、其重量只有傳統微阻緩閉止回閥的1/4~1/20

3、閥瓣關閉，水錘壓力小

4、水平或垂直管道均可使用，安裝方便

5、流道通暢、流體阻力小

6、動作靈敏、密封性能好

7、閥瓣行程短、關閥沖擊力小

8、整體結構、簡單緊湊、造型美觀

9、使用壽命長、性高

微阻緩閉止回閥工作原理

微阻緩閉止回閥的工作原理是靠進水口介質的流速水頭作用，閥瓣自動開啟使介質通過。閥體內的壓力水通過微量閥流進活塞組件的后腔，將活塞從活塞腔內推出。當水流停止時(或水泵突然停止運行時)，由于閥瓣的自重和水倒流的作用，使閥瓣自動關閉。但是由于活塞處于推出位置，頂住閥瓣，使閥瓣不能將閥口全部關閉還剩余20%的開度使水流通過，這時就減弱了水錘壓力。當閥瓣壓在活塞的端部時，由于反作用力的產生，使活塞后腔的水阻止活塞退出，亦阻止閥瓣的關閉，這時只能通過微量調節閥緩緩流回隔離裝置，使閥瓣徐徐關閉。 閥瓣分成和緩慢兩步關閉達到了既防逆又減弱水錘的作用?；钊斐鲩L(zhǎng)短決定了閥瓣緩閉的開度。緩閉開度大，水錘小，延長關閉時間;反之，開度小，會產生破壞性水錘。因此，本產品在結構上采用了緩閉開度調節器，即用拉桿對活塞伸出的長度進行控制。管路的長短決定水錘峰值的周期，為了適應各種系統的緩閉時間的要求，本閥設制了一個微量調節閥，可根據水錘峰值到來的時間長短，準確控制活塞后腔壓縮水的流量，也就是控制閥瓣的緩閉時間。

微阻緩閉止回閥標準與規范

1、設計與制造:API594、API6D、JB/T8937

2、結構長度:API594、API6D、DIN3202、JB/T8937

3、壓力一溫度等級:SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

4、試驗與檢驗:API598、JB/T9092

5、配管法蘭:JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

微阻緩閉止回閥安裝注意事項

1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。

2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。

3、升降式垂直瓣止回閥應安裝在垂直管道上。

4、升降式水平瓣止回閥應安裝在水平管道上。
